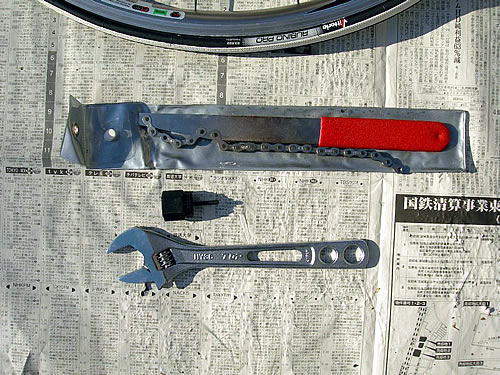

使う工具は、この3つ。 上から ・スプロケット外し工具 ・ロックリング工具(シマノTL-LR15) ・スパナ 上の2つはスプロケット交換のための専用工具です。 |
|

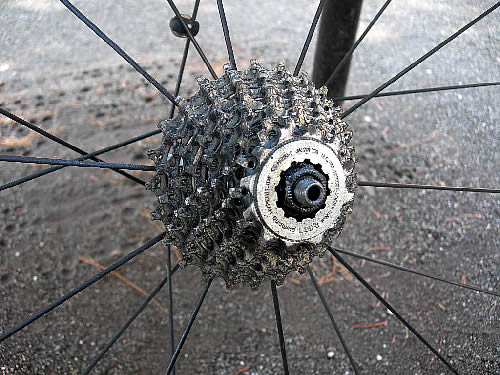

ホイールを外しました。 汚いです。。。 |
|
ロックリング工具(シマノTL-LR15)を入れます。 | |

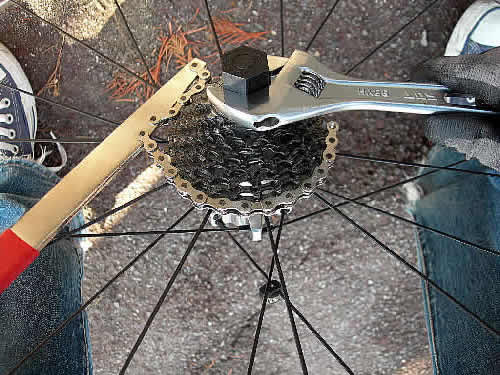

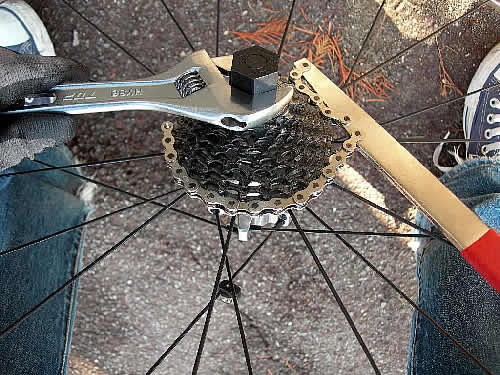

(写真は上から見た図です。) 右手にスパナを、左手にスプロケット外し工具を持ちます。 まず、ロックリング工具(シマノTL-LR15)をスパナで挟みます。続いて、一番大きいギヤにスプロケット外し工具のチェーンが長い方をひっかけます。 この時、スパナとスプロケット外し工具がハの字になるようにします。 ギヤが回らないようにスプロケット外し工具を押さえ、スパナを下に向かって押すように回します。 緩んだら工具を外し、ロックリングを手で取り外します。 |
|

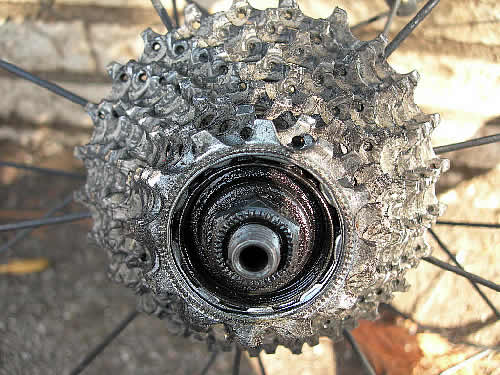

ロックリングを取り外しました。 | |

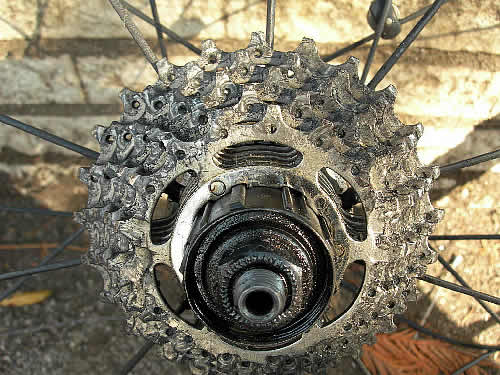

バラのギヤを取り外しました。 | |

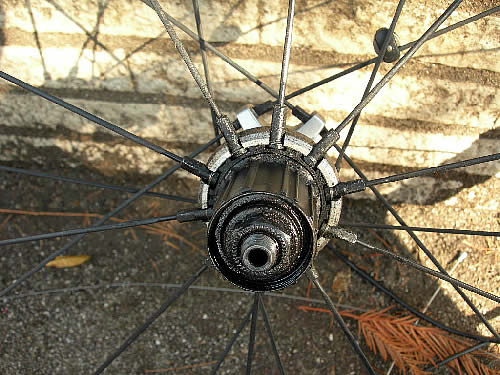

全部取りました。 | |

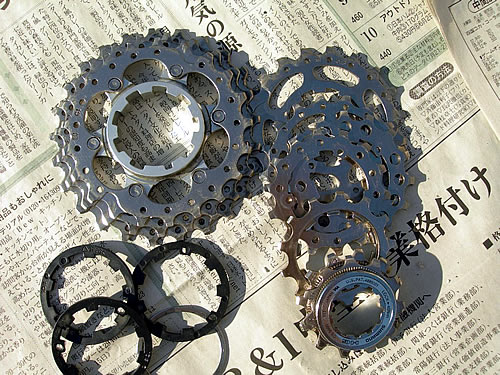

バラバラのスプロケット。 油汚れをウエスできれいに拭き取ります。 ちなみに。 バラバラにしても全部大きさが違うので、順番が分からなくなっても取り付けには問題ないと思います。 あせらなくても大丈夫♪ |
フリー部に薄くグリスを塗っておきます。 | |
フリーの溝に合わせてスプロケットをセットします。 (写真は汚いスプロケですが。。。) |
|
スペーサー→ギヤ→スペーサー→ギヤの順番に、フリーに装着します。 | |
ロックリングを手で入れます。 |
|

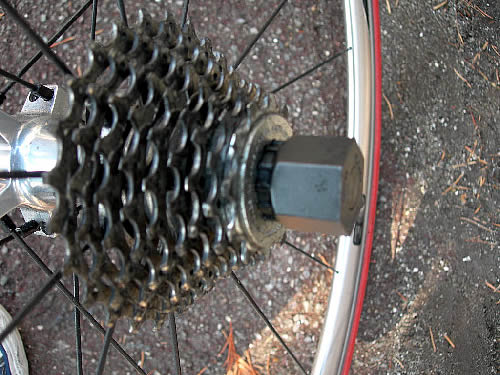

手で回らなくなったら、ロックリング工具(シマノTL-LR15)をセットします。 | |
ここが取り外しと逆になります。 左手にスパナを、右手にスプロケット外し工具を持ちます。 写真のように、ロックリング工具(シマノTL-LR15)をスパナで挟み、スプロケット外し工具のチェーンが長い方を一番大きいギヤにひっかけます。 ギヤが回らないようにスプロケット外し工具を押さえ、スパナを下に向かって押すように回します。 締めすぎないように注意します。 |
|
はい、完成です。 |
